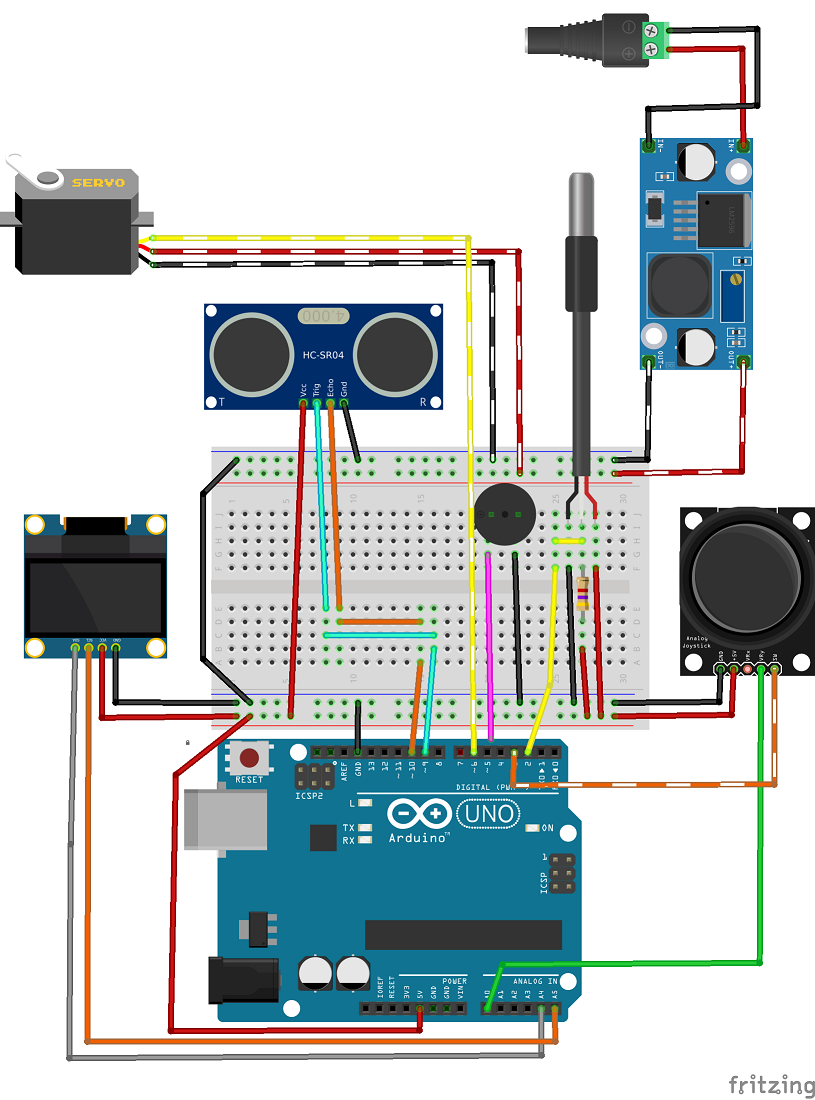

Tomo 13: Estación Ambiental y Radar Gráfico

/*
 * PROYECTO INTEGRADOR 3 (Definitivo): Estación Ambiental y Radar Gráfico
 * Descripción: Mide temp/distancia, muestra en 4 pantallas OLED navegables,
 * registra datos, controla servo y tiene alertas sonoras.
 * Por: Profe Campos
 * CECyTEM 05 Guacamayas
*/

// --- INCLUSIÓN DE LIBRERÍAS (NUESTRAS "CAJAS DE HERRAMIENTAS") ---
#include <Wire.h>              // Necesaria para la comunicación I2C (la usan la pantalla y el sensor de presión).
#include <Adafruit_GFX.h>      // Librería gráfica base de Adafruit. Nos da las funciones para dibujar formas (líneas, círculos, etc.).
#include <Adafruit_SSD1306.h>  // Librería específica para controlar nuestra pantalla OLED.
#include <OneWire.h>           // Librería para el protocolo de comunicación de 1 solo cable del sensor de temperatura.
#include <DallasTemperature.h> // Librería que simplifica la lectura del sensor DS18B20.
#include <Servo.h>             // Librería para controlar fácilmente el servomotor.

// --- OBJETOS Y PINES (DEFINIENDO NUESTRO HARDWARE) ---
// Creamos un "objeto" para la pantalla, le damos sus dimensiones y le decimos que use I2C.
Adafruit_SSD1306 display(128, 64, &Wire, -1);
// Creamos los objetos para el protocolo One-Wire y el sensor de temperatura en el pin 2.
OneWire oneWire(2);
DallasTemperature sensors(&oneWire);
// Creamos un objeto para nuestro servomotor.
Servo miServo;

// Definimos constantes para los pines. Es una excelente práctica de programación
// para hacer el código más legible y fácil de modificar en el futuro.
const int pinTrig = 9;
const int pinEcho = 10;
const int pinJoyY = A0;
const int pinJoySW = 3;   // Pin para el botón del Joystick.
const int pinServo = 6;
const int pinBuzzer = 4;

// --- VARIABLES GLOBALES (LA MEMORIA DE NUESTRO PROGRAMA) ---
// Esta variable es el "cerebro" de nuestro menú. Guarda en qué pantalla estamos.
int pantallaActual = 0; // 0=Principal, 1=DataLog, 2=Radar Gráfico, 3=Radar Numérico

// Variables para almacenar las lecturas de los sensores.
float distanciaCm = 0;
float tempC = 0;
long duracion; // Necesita ser 'long' para guardar valores grandes de microsegundos.

// Variables para el registro de datos (Data Logging).
// Las inicializamos con valores "imposibles" para que la primera lectura real los reemplace.
float tempMax = -100; // Un valor muy bajo para asegurar que la primera lectura sea mayor.
float tempMin = 200;  // Un valor muy alto para asegurar que la primera lectura sea menor.
float distMax = 0;
float distMin = 500; // Un valor alto para asegurar que la primera lectura sea menor.

//=============================================================================
// FUNCIÓN SETUP: Se ejecuta UNA SOLA VEZ al encender o resetear el Arduino.
//=============================================================================
void setup() {
  // Iniciamos la comunicación con la computadora para poder ver mensajes de depuración.
  Serial.begin(9600);

  // Iniciamos cada componente de hardware.
  sensors.begin(); // Inicia la comunicación con el sensor de temperatura.
  miServo.attach(pinServo); // Asocia nuestro objeto servo al pin físico 6.

  // Configuramos los pines (INPUT o OUTPUT).
  pinMode(pinTrig, OUTPUT);
  pinMode(pinEcho, INPUT);
  pinMode(pinBuzzer, OUTPUT);
  // Configuramos el pin del botón del joystick como entrada con una resistencia PULL-UP interna.
  // Esto significa que el pin estará en HIGH por defecto, y en LOW cuando se presione (lo conecta a GND).
  pinMode(pinJoySW, INPUT_PULLUP);

  // Intentamos iniciar la pantalla OLED y mostramos un error si no se encuentra.
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("Fallo al iniciar SSD1306"));
    for(;;); // Detiene el programa si no hay pantalla.
  }

  // Mostramos una pantalla de bienvenida.
  display.clearDisplay();
  display.setTextSize(2);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(10, 10);
  display.println("SISTEMA");
  display.setCursor(10, 35);
  display.println("INICIADO");
  display.display(); // ¡Crucial! Este comando dibuja todo lo preparado en la pantalla.
  delay(2000);
}

//=============================================================================
// FUNCIÓN LOOP: El corazón del programa. Se repite infinitamente.
//=============================================================================
void loop() {
  // --- NAVEGACIÓN Y ACCIONES DEL JOYSTICK ---
  // Leemos el valor analógico del eje Y del joystick (0-1023).
  int valorJoy = analogRead(pinJoyY);
  if (valorJoy < 100) { // Si el joystick se mueve hacia abajo...
    pantallaActual++; // ...pasamos a la siguiente pantalla.
    if (pantallaActual > 3) pantallaActual = 0; // Si nos pasamos de la 3, volvemos a la 0.
    delay(200); // Pequeña pausa para evitar que un solo toque cambie varias pantallas.
  }
  if (valorJoy > 900) { // Si el joystick se mueve hacia arriba...
    pantallaActual--; // ...vamos a la pantalla anterior.
    if (pantallaActual < 0) pantallaActual = 3; // Si nos pasamos de la 0, vamos a la 3.
    delay(200);
  }
  // Si estamos en la pantalla de Data Log (1) y el botón se presiona (estado LOW)...
  if (pantallaActual == 1 && digitalRead(pinJoySW) == LOW) {
    resetDataLog(); // ...llamamos a la función para reiniciar los datos.
  }

  // --- LECTURA DE SENSORES ---
  leerSensores(); // Llamamos a una función para mantener el loop limpio y ordenado.

  // --- ACTUALIZACIÓN DE DATOS MÁXIMOS Y MÍNIMOS ---
  actualizarDataLog(); // Llamamos a la función que compara y actualiza los registros.

  // --- COMPROBACIÓN DE ALERTAS (SIEMPRE ACTIVA) ---
  comprobarAlertas(); // Esta función revisa si hay condiciones de peligro en cada ciclo.

  // --- ACTUALIZAR PANTALLA ---
  display.clearDisplay(); // Limpiamos el buffer de la pantalla antes de dibujar de nuevo.

  // Decidimos qué pantalla dibujar basándonos en la variable 'pantallaActual'.
  if (pantallaActual == 0) dibujarPantallaPrincipal();
  else if (pantallaActual == 1) dibujarPantallaDataLog();
  else if (pantallaActual == 2) dibujarPantallaRadarGrafico();
  else if (pantallaActual == 3) dibujarPantallaRadarNumerico();

  display.display(); // Mostramos en la pantalla física todo lo que dibujamos.
  delay(100); // Pausa general para dar estabilidad al ciclo.
}

//=============================================================================
// --- FUNCIONES AUXILIARES ---
// Dividir el código en funciones más pequeñas lo hace más legible y reutilizable.
//=============================================================================

// Función para leer todos los sensores y actualizar sus variables.
void leerSensores() {
  sensors.requestTemperatures();
  tempC = sensors.getTempCByIndex(0);

  digitalWrite(pinTrig, LOW);
  delayMicroseconds(2);
  digitalWrite(pinTrig, HIGH);
  delayMicroseconds(10);
  digitalWrite(pinTrig, LOW);
  duracion = pulseIn(pinEcho, HIGH);
  distanciaCm = duracion * 0.0343 / 2.0;
  distanciaCm = constrain(distanciaCm, 0, 200); // Limitamos la lectura a un máximo de 200cm para evitar valores erróneos.
}

// Función para comparar las lecturas actuales con los máximos/mínimos guardados.
void actualizarDataLog() {
  if (tempC > tempMax) tempMax = tempC;
  if (tempC < tempMin) tempMin = tempC;
  if (distanciaCm > distMax) distMax = distanciaCm;
  // Solo actualizamos el mínimo si la distancia es mayor a 0 para ignorar lecturas fallidas.
  if (distanciaCm < distMin && distanciaCm > 0) distMin = distanciaCm;
}

// Función para reiniciar los datos del Data Logger.
void resetDataLog() {
  tempMax = tempC; // Reinicia al valor actual.
  tempMin = tempC; // Reinicia al valor actual.
  distMax = distanciaCm;
  distMin = distanciaCm;

  // Damos una retroalimentación al usuario para que sepa que la acción se realizó.
  tone(pinBuzzer, 1500, 100); // Un "bip" agudo y corto.
  display.clearDisplay();
  display.setTextSize(2);
  display.setCursor(15,25);
  display.print("DATOS");
  display.setCursor(5,45);
  display.print("REINICIADOS");
  display.display();
  delay(1000); // Mostramos el mensaje por 1 segundo.
}

// Función que revisa las condiciones de peligro en cada ciclo del loop.
void comprobarAlertas() {
  // La condición es: si la temperatura supera 40 grados O (||) la distancia es menor a 10cm (y no es 0).
  if (tempC > 40.0 || (distanciaCm < 10 && distanciaCm > 0)) {
    // Indicador visual: un triángulo parpadeante en la esquina superior izquierda.
    display.fillTriangle(0,0, 10,0, 0,10, SSD1306_WHITE);
    // Alerta sonora: un tono de 2000 Hz por 150 milisegundos.
    tone(pinBuzzer, 2000, 150);
  }
}

// --- FUNCIONES DE DIBUJO DE PANTALLAS ---

// Dibuja la pantalla principal (Temperatura).
void dibujarPantallaPrincipal() {
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.print("--- MONitoreo AMBIENTAL ---");
  display.setTextSize(2);
  display.setCursor(5, 20);
  display.print(tempC, 1);
  display.print(" ");
  display.setTextSize(1);
  display.drawCircle(75, 22, 3, SSD1306_WHITE); // Símbolo de grados.
  display.setTextSize(2);
  display.print("C");
  // El servo actúa como una aguja, mapeando un rango de temperatura (0-50°C) al rango del servo (0-180°).
  int anguloTemp = map(tempC, 0, 50, 0, 180);
  miServo.write(anguloTemp);
  display.setTextSize(1);
  display.setCursor(0, 55);
  display.print("Mover Joystick para ver mas");
}

// Dibuja la pantalla de registro de datos.
void dibujarPantallaDataLog() {
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.print("--- REGISTRO DE DATOS ---");
  display.setCursor(0, 15);
  display.print("T.Max: "); display.print(tempMax, 1); display.print("C");
  display.setCursor(0, 28);
  display.print("T.Min: "); display.print(tempMin, 1); display.print("C");
  display.setCursor(0, 41);
  display.print("D.Max: "); display.print(distMax, 0); display.print("cm");
  display.setCursor(0, 54);
  display.print("D.Min: "); display.print(distMin, 0); display.print("cm");
}

// Dibuja la pantalla del radar gráfico.
void dibujarPantallaRadarGrafico() {
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.print("--- RADAR GRAFICO ---");

  // Esta lógica crea un barrido continuo del servo de 0 a 180 y de regreso.
  static int anguloScan = 0; // 'static' hace que la variable recuerde su valor entre llamadas a la función.
  static int direccion = 1; // 1 para adelante, -1 para atrás.
  anguloScan += direccion;
  if (anguloScan >= 180 || anguloScan <= 0) {
    direccion *= -1; // Invierte la dirección al llegar a los extremos.
  }
  miServo.write(anguloScan);

  // Dibujar el arco del radar usando una función de la librería GFX.
  display.drawArc(64, 63, 60, 60, 0, 180, SSD1306_WHITE);

  // Dibujar la línea de barrido. Requiere algo de trigonometría (seno y coseno) para
  // calcular el punto final (x2, y2) de la línea basándose en el ángulo del servo.
  float anguloRad = anguloScan * PI / 180.0; // Convertimos el ángulo a radianes.
  int x2 = 64 - cos(anguloRad) * 60;
  int y2 = 63 - sin(anguloRad) * 60;
  display.drawLine(64, 63, x2, y2, SSD1306_WHITE);

  // Si detectamos un objeto dentro del rango del radar (60cm)...
  if (distanciaCm < 60) {
    // ...calculamos su posición en la pantalla basándonos en el ángulo actual del servo y la distancia medida.
    float anguloBlip = miServo.read() * PI / 180.0;
    int xBlip = 64 - cos(anguloBlip) * distanciaCm;
    int yBlip = 63 - sin(anguloBlip) * distanciaCm;
    display.fillCircle(xBlip, yBlip, 3, SSD1306_WHITE); // Dibujamos el "blip" del objeto.
  }
}

// Dibuja la pantalla del radar numérico.
void dibujarPantallaRadarNumerico() {
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.print("--- RADAR DE PROXIMIDAD ---");
  display.setTextSize(3);
  display.setCursor(5, 25);
  display.print(distanciaCm, 0);
  display.setTextSize(2);
  display.print("cm");
  // La barra se llena a medida que el objeto se acerca (mapeo inverso de distancia).
  int barra = map(distanciaCm, 100, 5, 0, 128);
  barra = constrain(barra, 0, 128);
  display.fillRect(0, 58, barra, 6, SSD1306_WHITE);
  // El servo actúa como un indicador de aguja, también inverso a la distancia.
  int anguloDist = map(distanciaCm, 5, 100, 180, 0);
  miServo.write(anguloDist);
}
