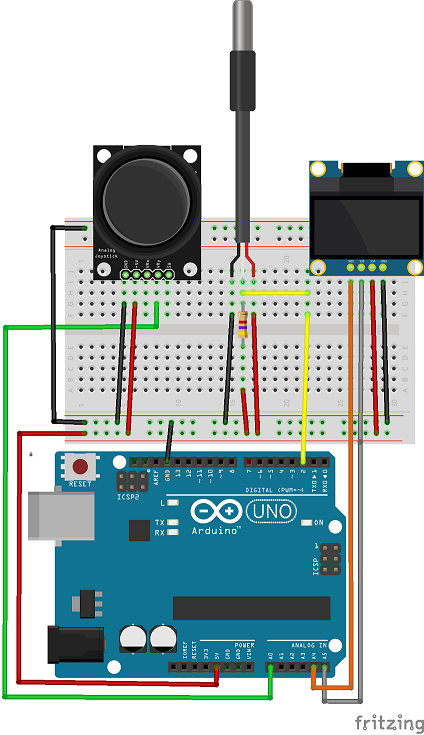

Tomo 12: Termómetro Multiescala con Interfaz Gráfica


 /*
 * Misión 12 (Modificada): Termómetro Multiescala con UI
 * Por: Profe Campos
 * CECyTEM 05 Guacamayas
*/

#include <OneWire.h>
#include <DallasTemperature.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

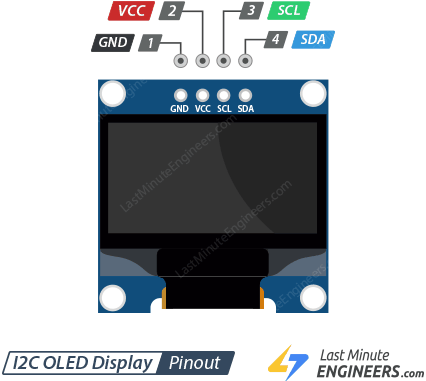

// --- CONFIGURACIÓN DE PANTALLA ---
// Definimos constantes para el tamaño de nuestra pantalla. Es una buena práctica
// para no tener "números mágicos" esparcidos por el código.
#define SCREEN_WIDTH 128 // Ancho de la pantalla OLED en píxeles.
#define SCREEN_HEIGHT 64 // Alto de la pantalla OLED en píxeles.

// Creamos un "objeto" para nuestra pantalla. Piensa en esto como darle un nombre
// y asignarle sus características para poder darle órdenes después.
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

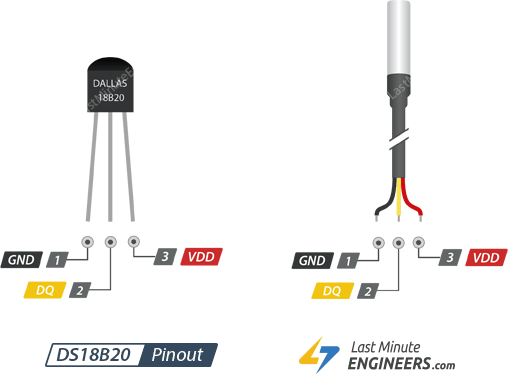

// --- CONFIGURACIÓN DEL SENSOR ---
#define ONE_WIRE_BUS 2 // Le decimos al programa que nuestro sensor DS18B20 está en el Pin Digital 2.

// Creamos los objetos necesarios para manejar la comunicación One-Wire y el sensor.
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

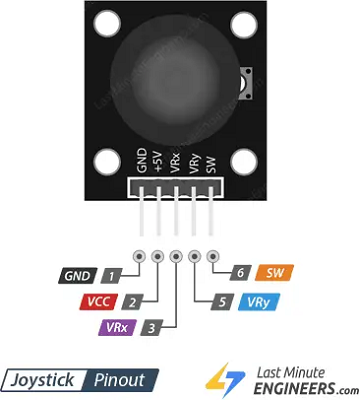

// --- CONFIGURACIÓN DEL JOYSTICK ---
const int pinJoyY = A0; // Le decimos al programa que leeremos el eje Y del joystick en el Pin Analógico 0.

// --- VARIABLES GLOBALES ---
// Estas variables son "globales" porque se pueden usar en cualquier parte del programa.

// Esta es la variable MÁS IMPORTANTE para el menú. Actúa como un "marcador de página".
// Nos dice en qué pantalla estamos actualmente. 0=C/R, 1=F/K, 2=Gráficos.
int pantallaActual = 0;

// Variables para almacenar las temperaturas en las diferentes escalas.
// Usamos el tipo "float" porque las temperaturas pueden tener decimales.
float tempC = 0.0; // Grados Celsius
float tempF = 0.0; // Grados Fahrenheit
float tempK = 0.0; // Grados Kelvin
float tempR = 0.0; // Grados Rankine

// La función setup() se ejecuta UNA SOLA VEZ al inicio del programa.
void setup() {
  // Iniciamos la comunicación con el Monitor Serial de la computadora. Es útil para depurar.
  Serial.begin(9600);

  // Iniciamos el sensor de temperatura.
  sensors.begin();

  // Intentamos iniciar la pantalla OLED.
  // Si la función 'begin' devuelve 'false' (falso), significa que no encontró la pantalla.
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("Fallo al iniciar SSD1306")); // Mandamos un mensaje de error al monitor serial.
    for(;;); // Creamos un bucle infinito para detener el programa si la pantalla no funciona.
  }

  // Mostramos un mensaje de bienvenida en la pantalla OLED.
  display.clearDisplay();       // Primero, nos aseguramos de que la pantalla esté limpia.
  display.println("Iniciando..."); // Escribimos el texto.
  display.display();            // ¡Muy importante! Este comando "dibuja" en la pantalla física lo que preparamos.
  delay(1000);                  // Esperamos un segundo para que se pueda leer.
}

// La función loop() se repite infinitamente mientras el Arduino tenga energía.
void loop() {
  // --- PASO 1: LEER TEMPERATURA Y HACER LAS CONVERSIONES ---
  // Le pedimos a todos los sensores en el bus One-Wire que midan la temperatura.
  sensors.requestTemperatures();

  // Obtenemos la temperatura en Celsius del primer sensor que encuentre (índice 0).
  tempC = sensors.getTempCByIndex(0);

  // Calculamos las otras escalas a partir de los grados Celsius.
  tempF = tempC * 9.0 / 5.0 + 32.0;       // Fórmula de conversión a Fahrenheit.
  tempK = tempC + 273.15;                 // Fórmula de conversión a Kelvin.
  tempR = (tempC + 273.15) * 9.0 / 5.0;   // Fórmula de conversión a Rankine.

  // --- PASO 2: LEER EL JOYSTICK PARA NAVEGAR ENTRE PANTALLAS ---
  // Leemos el valor analógico del eje Y del joystick. Será un número entre 0 y 1023.
  int valorJoy = analogRead(pinJoyY);

  // Si el valor es muy bajo (joystick movido hacia abajo)...
  if (valorJoy < 100) {
    pantallaActual++; // ...incrementamos nuestro "marcador de página".
    // Si nos pasamos de la última página (2), volvemos a la primera (0).
    if (pantallaActual > 2) pantallaActual = 0;
    delay(200); // Pequeño delay para evitar que cambie de pantalla múltiples veces con un solo toque.
  }

  // Si el valor es muy alto (joystick movido hacia arriba)...
  if (valorJoy > 900) {
    pantallaActual--; // ...decrementamos nuestro "marcador de página".
    // Si nos pasamos de la primera página (0), vamos a la última (2).
    if (pantallaActual < 0) pantallaActual = 2;
    delay(200); // Pequeño delay para evitar saltos múltiples.
  }

  // --- PASO 3: DIBUJAR LA PANTALLA CORRESPONDIENTE ---
  display.clearDisplay();            // Limpiamos lo que había antes en la pantalla.
  display.setTextColor(SSD1306_WHITE); // Fijamos el color del texto a blanco.

  // Usando 'if / else if', decidimos qué función de dibujo llamar
  // basándonos en el valor de nuestro "marcador de página".
  if (pantallaActual == 0) {
    dibujarPantallaCR();
  } else if (pantallaActual == 1) {
    dibujarPantallaFK();
  } else if (pantallaActual == 2) {
    dibujarPantallaGrafica();
  }

  // Finalmente, después de preparar todo, actualizamos la pantalla física.
  display.display();
  delay(100); // Pequeña pausa general antes de empezar el loop de nuevo.
}

// --- FUNCIONES AUXILIARES DE DIBUJO ---
// Dividir el código en funciones hace que sea mucho más organizado y fácil de leer.

// Función para dibujar la primera pantalla (Celsius y Rankine).
void dibujarPantallaCR() {
  // Dibuja un ícono simple que cambia con la temperatura.
  if (tempC >= 25) { // Si hace calor...
    display.fillCircle(110, 15, 10, SSD1306_WHITE); // ...dibuja un sol.
  } else { // Si hace frío...
    display.setTextSize(2); display.setCursor(105, 10); display.print("*"); // ...dibuja un copo de nieve.
  }

  // Dibuja la temperatura en Celsius.
  display.setTextSize(2);      // Letra de tamaño mediano.
  display.setCursor(5, 10);    // Posiciona el cursor en la columna 5, fila 10.
  display.print(tempC, 1);     // Imprime la variable tempC con 1 decimal.
  display.print(" C");

  // Dibuja la temperatura en Rankine.
  display.setTextSize(2);
  display.setCursor(5, 40);
  display.print(tempR, 1);
  display.print(" R");
}

// Función para dibujar la segunda pantalla (Fahrenheit y Kelvin).
void dibujarPantallaFK() {
  // Dibuja un ícono de termómetro usando formas básicas.
  display.drawRect(105, 10, 15, 45, SSD1306_WHITE); // El cuerpo del termómetro.
  display.fillCircle(112, 55, 7, SSD1306_WHITE);    // El bulbo del termómetro.

  // Dibuja la temperatura en Fahrenheit.
  display.setTextSize(2);
  display.setCursor(5, 10);
  display.print(tempF, 1);
  display.print(" F");

  // Dibuja la temperatura en Kelvin.
  display.setTextSize(2);
  display.setCursor(5, 40);
  display.print(tempK, 1);
  display.print(" K");
}

// Función para dibujar la tercera pantalla (los 4 termómetros gráficos).
void dibujarPantallaGrafica() {
  // Dibuja el encabezado de la tabla.
  display.setTextSize(1);
  display.setCursor(0,0);
  display.println("  C    F    K    R");
  display.drawLine(0, 10, 127, 10, SSD1306_WHITE); // Línea divisoria.

  // Llama a nuestra función 'dibujarTermometro' para cada escala de temperatura.
  // Le pasamos la posición X donde queremos dibujarlo, el valor a mostrar, y los
  // valores mínimo y máximo de esa escala para la barra gráfica.
  dibujarTermometro(10, tempC, -10, 50);    // Rango para Celsius: de -10 a 50
  dibujarTermometro(40, tempF, 14, 122);    // Rango para Fahrenheit (equivalente a -10/50 C)
  dibujarTermometro(70, tempK, 263, 323);   // Rango para Kelvin (equivalente a -10/50 C)
  dibujarTermometro(100, tempR, 473, 581);  // Rango para Rankine (equivalente a -10/50 C)
}

// Función súper útil para dibujar una barra de termómetro en una posición X.
void dibujarTermometro(int x, float valor, float minVal, float maxVal) {
  int altoBarra = 50; // La altura máxima en píxeles que tendrá nuestro termómetro.

  // Aquí ocurre la magia: usamos map() para convertir el rango de temperatura
  // (ej. -10 a 50) al rango de píxeles (0 a 50).
  int llenado = map(valor, minVal, maxVal, 0, altoBarra);

  // La función constrain() es un seguro. Se asegura de que el valor de 'llenado'
  // nunca sea menor que 0 ni mayor que la altura de la barra.
  llenado = constrain(llenado, 0, altoBarra);

  // Dibuja el contorno exterior del termómetro.
  display.drawRect(x, 12, 15, altoBarra + 2, SSD1306_WHITE);

  // Dibuja el relleno. La lógica de la posición 'y' es un poco tricky:
  // (13 + (altoBarra - llenado)) hace que el rectángulo se "llene" desde abajo hacia arriba.
  display.fillRect(x+1, 13 + (altoBarra - llenado), 13, llenado, SSD1306_WHITE);
}
